Датчики движения для управления освещением - установка и использование

Представьте: вы входите в прихожую с полными руками покупок, и свет мягко загорается, встречая вас теплым сиянием. Поднимаетесь ночью — и коридор деликатно подсвечивает путь, не ослепляя и не будя домашних. Это не фантастика, а повседневная реальность современного жилого пространства, где освещение становится частью архитектуры комфорта.

Датчики движения для освещения давно перестали быть утилитарной технологией для подъездов. Сегодня это инструмент создания умного светового сценария, который экономит до 80% электроэнергии, повышает безопасность пространства и освобождает вас от рутинных действий.

Философия умного света: как датчики движения меняют восприятие пространства

Датчик движения — это элемент продуманной световой драматургии, который реагирует на присутствие человека и создает комфортную атмосферу без вашего участия. Принцип работы основан на фиксации изменений в контролируемой зоне: инфракрасные модели улавливают тепловое излучение тела, микроволновые — движение объектов, ультразвуковые реагируют на звуковые волны.

Зона обнаружения формирует невидимую границу комфорта. Качественный датчик способен охватить угол до 360 градусов и радиус до 15 метров, создавая равномерное световое присутствие по всему пространству. Это особенно ценно в современных открытых планировках, где свет должен деликатно следовать за вами из зоны в зону.

Экономия электроэнергии достигает впечатляющих 70–80% по сравнению с постоянно включенным освещением. Датчик не забывает выключить свет в пустом помещении, не оставляет гореть лампы в дневное время при наличии естественного освещения. При этом система безопасности повышается: входная группа, лестницы, технические помещения автоматически подсвечиваются, исключая риск травм в темноте.

Применение датчиков движения охватывает все жилое пространство:

• входные группы и прихожие, где важна мгновенная реакция при открывании двери;
• коридоры и лестничные пролеты, требующие непрерывного светового сопровождения;
• технические помещения — гардеробные, кладовые, гаражи, где свет нужен эпизодически;
• террасы и придомовые территории, где автоматизация работает на безопасность и создание гостеприимной атмосферы.

Эстетика удобства: преимущества и нюансы использования

Автономность — главное преимущество системы. Свет включается именно тогда, когда это необходимо, без вашего участия. Простота интеграции позволяет внедрить датчик в существующую электрическую схему без глобальной реконструкции, а совместимость с системами умного дома открывает возможности для сложных световых сценариев.

Среди ограничений стоит отметить вероятность ложных срабатываний. Инфракрасные датчики могут реагировать на домашних животных, движение штор от сквозняка, тепловые потоки от радиаторов. Это решается правильным выбором модели и грамотной настройкой чувствительности. Радиус действия также имеет границы: для больших открытых пространств может потребоваться установка нескольких датчиков или выбор микроволновых моделей с увеличенной зоной покрытия.

Современные комбинированные датчики объединяют несколько технологий обнаружения, минимизируя недостатки каждой и создавая надежную систему автоматизации света.

Анатомия выбора: типы датчиков движения и их место в интерьере

Инфракрасные (ПИР) датчики

Классика автоматизации освещения. Они реагируют на изменение теплового фона, улавливая инфракрасное излучение человеческого тела. Это самый распространенный и доступный вариант для жилых помещений: прихожих, коридоров, санузлов. Чувствительность к температурным перепадам делает их идеальными для внутренних пространств, где климат стабилен.

Микроволновые датчики

Работают по принципу радара, излучая высокочастотные волны и анализируя отраженный сигнал. Они видят сквозь тонкие перегородки, стекло, легкие материалы, что расширяет возможности размещения. Такие модели предпочтительны для охраны периметра, гаражей, технических помещений, где требуется повышенная надежность обнаружения. Однако их чувствительность требует тщательной настройки, чтобы избежать реакции на движение за окном или в соседних помещениях.

Ультразвуковые датчики

Излучают звуковые волны высокой частоты, недоступные человеческому слуху. Они эффективны в замкнутых пространствах с ограниченной видимостью — например, в ванных комнатах с душевыми кабинами, где инфракрасный луч может быть перекрыт перегородкой. Чувствительность к любым движениям, включая мелкие, делает их точным, но иногда излишне отзывчивым инструментом.

Комбинированные модели

Объединяют две или три технологии, компенсируя недостатки каждой. Датчик срабатывает только при одновременной фиксации движения обоими сенсорами, что практически исключает ложные включения. Это оптимальный выбор для требовательных интерьеров, где важна безупречная работа автоматики.

Датчики с фотореле

Интегрируют датчик освещенности, который блокирует включение света в дневное время при достаточном естественном освещении. Это удобно для помещений с окнами — прихожих, коридоров, террас. Система работает экономично, активируясь только в сумерках и ночью, когда свет действительно необходим.

По способу установки различают накладные датчики, которые монтируются поверх отделки и подходят для уже завершенных интерьеров, и встраиваемые модели, интегрируемые в подвесные потолки или стены на этапе ремонта. Встраиваемые решения незаметны и элегантны, они не нарушают визуальную чистоту минималистичных пространств.

Проводные датчики требуют подключения к электросети и интеграции в общую схему освещения. Это надежное решение для стационарных установок. Беспроводные модели работают от батарей и подключаются по радиоканалу или Wi-Fi, что упрощает монтаж и позволяет легко менять конфигурацию освещения без вмешательства в электропроводку.

Технические параметры как часть дизайн-решения

Радиус обнаружения определяет площадь контроля. Для небольших помещений (санузлов, гардеробных — достаточно 3-5 метров). Коридоры и прихожие требуют 5-10 метров. Открытые пространства, террасы, гаражи — 10-15 метров. Угол обзора варьируется от 90 до 360 градусов. Потолочные датчики с круговым обзором идеальны для центрального размещения, настенные с узким лучом — для направленного контроля конкретной зоны.

Время задержки — это интервал, в течение которого свет остается включенным после последнего зафиксированного движения. Настраивается в диапазоне от 10 секунд до 15 минут. Для транзитных зон — коридоров, лестниц — оптимальны 30-60 секунд. Для помещений, где задерживаются дольше — санузлов, кладовых — лучше установить 3-5 минут, чтобы свет не гас, пока вы находитесь внутри.

Регулировка чувствительности позволяет адаптировать датчик к конкретным условиям. Снижение чувствительности помогает избежать реакции на мелких домашних животных или движение занавесок. Повышение — обеспечивает срабатывание даже при медленных движениях, что важно для пожилых людей или помещений с низкой активностью.

Сравнительная таблица характеристик датчиков движения:

Тип датчика	Радиус, м	Угол обзора	Применение
Инфракрасный	5–12	90–180°	Внутренние помещения
Микроволновой	8–15	до 360°	Улица, гаражи, склады
Ультразвуковой	3–8	180–360°	Ванные, закрытые зоны
Комбинированный	10–15	до 360°	Универсальное решение

Интеграция в световую архитектуру: схемы подключения

Базовая схема подключения датчика движения предполагает его последовательное включение в цепь между источником питания и светильником. Датчик выступает автоматическим выключателем, замыкая контакты при обнаружении движения. Стандартная трехпроводная схема включает фазный провод (обычно коричневый или красный), нулевой провод (синий) и провод заземления (желто-зеленый).

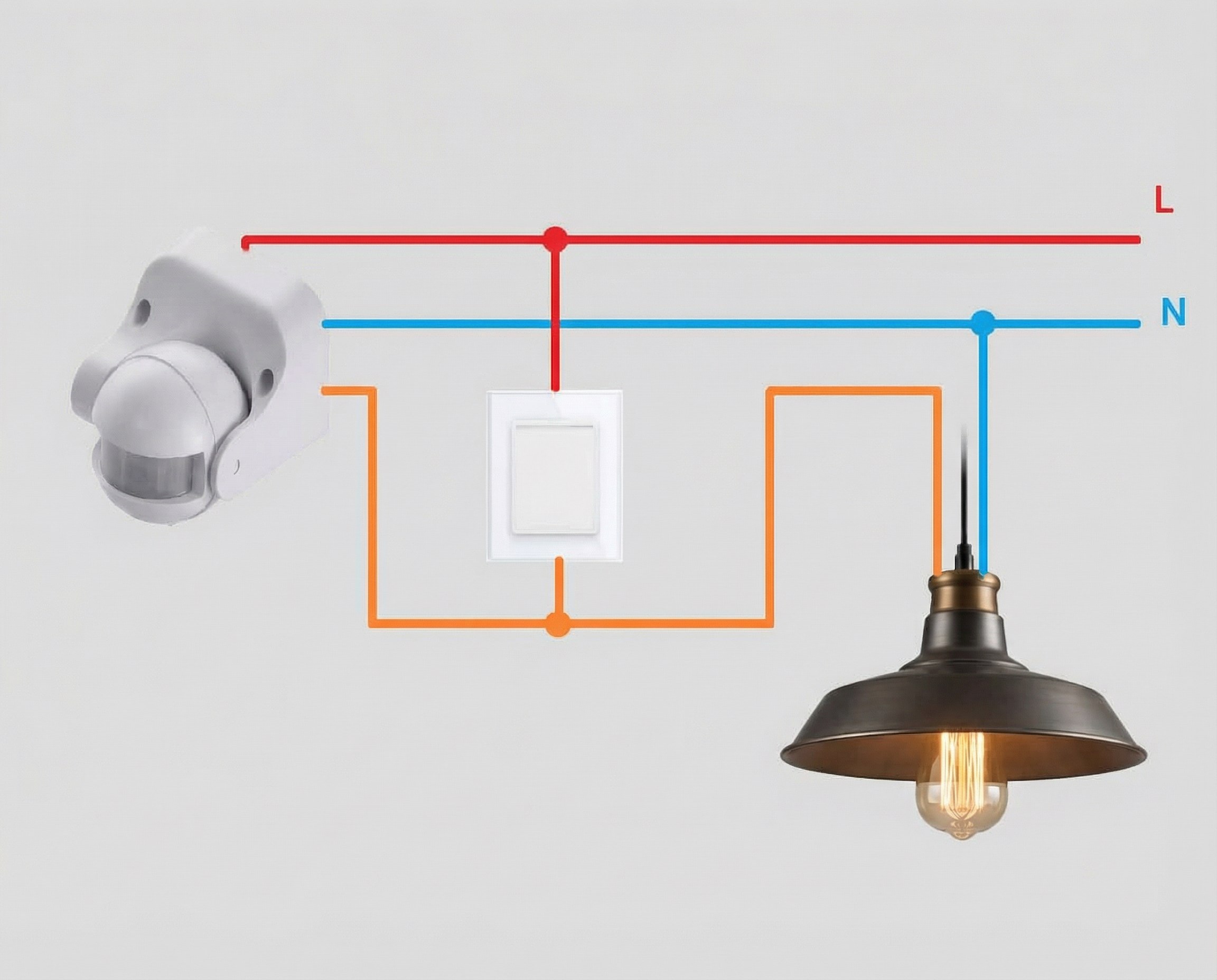

При параллельном соединении датчик устанавливается параллельно обычному выключателю. Это позволяет управлять светом как автоматически, так и вручную. Полезно в помещениях, где иногда требуется постоянное освещение независимо от движения — например, во время уборки или долгой работы в мастерской.

Подключение с фотореле добавляет в схему датчик освещенности, который блокирует работу датчика движения при достаточном естественном свете. Фотореле устанавливается последовательно с датчиком движения, образуя двойной автоматический контроль. Такая конфигурация особенно эффективна для помещений с окнами и уличного освещения.

Схема с таймером позволяет задать временные интервалы работы автоматики. Например, датчик активен только в вечернее и ночное время, а днем освещение управляется вручную. Таймер монтируется в распределительном щитке и программируется на нужный режим.

Для однофазных сетей (220В) используется стандартное подключение с тремя проводами. В трехфазных сетях (380В), характерных для производственных помещений или больших домов, датчик подключается к одной из фаз, а освещение распределяется по фазам для равномерной нагрузки. Важно соблюдать фазы и использовать защитные автоматы соответствующего номинала.

Инструменты для установки

Для интеграции датчика движения в систему освещения потребуется качественный медный провод сечением не менее 1,5 мм² для освещения и 2,5 мм² для мощных светильников. Клеммные колодки или самозажимные клеммы обеспечивают надежное и безопасное соединение проводов без пайки. Распределительные коробки защищают места соединений от пыли и влаги, при наружной установке необходимы коробки с классом защиты IP65.

Правила электробезопасности начинаются с полного обесточивания линии перед началом работ:

• Отключите автомат в щитке, проверьте отсутствие напряжения индикаторной отверткой или мультиметром.
• Заземление обязательно для всех металлических корпусов датчиков и светильников — это защита от поражения током при повреждении изоляции.
• Используйте изолированный инструмент, работайте в сухих условиях, не прикасайтесь к оголенным проводам даже при отключенном питании.

Качественные материалы — это долговечность системы. Датчики известных производителей, сертифицированные провода, надежные клеммы окупаются стабильной работой и отсутствием необходимости переделывать установку через несколько месяцев.

Монтаж как часть интерьерного решения: пошаговый процесс

Шаг 1. Выбор места установки

Оптимальная высота установки — 1,5-2,5 метра. На этом уровне датчик эффективно захватывает движение в зоне прохода, не реагируя на мелкие объекты у пола. Для потолочных моделей с круговым обзором идеальна установка по центру помещения, чтобы зона покрытия была максимальной и равномерной.

Избегайте установки датчика напротив окон — прямые солнечные лучи могут вызывать ложные срабатывания инфракрасных моделей. Не размещайте устройство вблизи источников тепла — радиаторов, кондиционеров, осветительных приборов с высокой теплоотдачей. Учитывайте материал стен: на гипсокартонных перегородках потребуется усиленный крепеж, на бетоне — дюбели.

Шаг 2. Разметка и подготовка

Отметьте точки крепления с учетом монтажных отверстий на корпусе датчика. Используйте уровень, чтобы датчик был установлен строго горизонтально — это важно для корректной работы сенсоров. Просверлите отверстия, вставьте дюбели, подготовьте провода для подключения.

Шаг 3. Подключение проводов

Обесточьте линию. Снимите крышку датчика, найдите клеммы подключения — обычно они промаркированы: L (фаза), N (ноль), L' или OUT (выход на светильник). Подключите фазный провод от сети к клемме L, нулевой провод к N, выход на светильник к L'. Заземление подключается к соответствующей клемме, если она предусмотрена конструкцией.

Затяните винты клемм с усилием, но без излишнего давления, чтобы не повредить провод. Убедитесь, что оголенные концы проводов полностью скрыты внутри клемм, не торчат наружу. Закройте крышку датчика, зафиксируйте корпус на стене или потолке.

Шаг 4. Настройка и калибровка

Включите питание. Большинство датчиков имеют период инициализации 20-60 секунд, в течение которого они калибруются под окружающие условия. Не двигайтесь в зоне обнаружения в этот момент.

Настройте чувствительность: начните со среднего положения регулятора, затем корректируйте по результатам тестирования. Если датчик срабатывает слишком часто — снизьте чувствительность, если не реагирует на движение — повысьте. Установите время задержки: для коридоров и транзитных зон — 30-60 секунд, для помещений с более длительным пребыванием — 3-5 минут.

Если датчик оснащен регулятором освещенности (LUX), установите порог срабатывания. Максимальное положение означает, что датчик работает круглосуточно, минимальное — только в полной темноте. Для помещений с окнами выберите средний уровень, чтобы автоматика включалась в сумерках.

Шаг 5. Тестирование

Пройдитесь по помещению, проверьте срабатывание датчика в разных точках. Убедитесь, что зона покрытия охватывает все необходимые участки. Проверьте время задержки: после последнего движения засеките, через сколько секунд гаснет свет. Оцените чувствительность: не возникают ли ложные срабатывания от движения штор, домашних животных.

Если есть нештатные ситуации — скорректируйте настройки. Иногда требуется изменить угол наклона датчика, особенно для моделей с направленным обзором. Небольшой поворот корпуса может значительно улучшить зону захвата.

Частые промахи при установке и как их избежать

• Неправильный угол обзора — одна из основных причин неэффективной работы. Датчик, направленный в потолок или в угол, не сможет зафиксировать движение в зоне прохода. Проверьте схему зоны обнаружения в инструкции, отрегулируйте положение корпуса так, чтобы луч охватывал именно те участки, где происходит движение.
• Игнорирование температурных условий приводит к сбоям инфракрасных датчиков. При температуре окружающей среды близкой к температуре тела (выше 30°C) ПИР-датчики теряют чувствительность. В жарких помещениях или на улице летом предпочтительны микроволновые или комбинированные модели.
• Отсутствие защиты от влаги на улице — критическая ошибка. Уличные датчики должны иметь класс защиты не ниже IP65, то есть полную защиту от пыли и струй воды. Обычные внутренние модели на открытом воздухе быстро выйдут из строя от конденсата и осадков.
• Неправильное подключение проводов — это не только неработающая система, но и риск короткого замыкания. Перепутанные фаза и ноль, отсутствие заземления, слабый контакт в клеммах — все это потенциальные источники проблем. Если вы не уверены в своих навыках электрика, лучше доверить подключение профессионалу.

Тонкая настройка: создание идеального светового сценария

Регулировка чувствительности — это балансирование между надежностью срабатывания и отсутствием ложных включений. Начните с середины диапазона и корректируйте постепенно. Если в помещении есть домашние животные весом более 10 кг, снизьте чувствительность до уровня, при котором датчик реагирует на человека, но игнорирует кошку или небольшую собаку. Это требует терпения и нескольких дней тестирования.

Время задержки влияет на комфорт использования. Слишком короткое время (10-20 секунд) приводит к тому, что свет гаснет, пока вы неподвижно стоите или сидите. Слишком длинное (более 10 минут) снижает экономию энергии. Оптимум находится опытным путем в зависимости от типа помещения и активности в нем.

Интеграция с LED-светильниками открывает дополнительные возможности. Современные светодиодные источники совместимы с датчиками движения, работают долго и экономично. Однако некоторые диммируемые LED-лампы могут конфликтовать с датчиками из-за особенностей электроники. Выбирайте светильники, в спецификации которых указана совместимость с датчиками движения.

Интеграция с умным домом превращает датчик движения в элемент сложной автоматизации. Через протоколы Zigbee, Z-Wave, Wi-Fi датчик может взаимодействовать с другими устройствами: включать не только свет, но и камеры наблюдения, отправлять уведомления на смартфон, участвовать в сценариях типа «Никого нет дома» или «Ночной режим».

Обслуживание датчиков минимально, но необходимо. Раз в несколько месяцев протирайте линзу сенсора сухой мягкой тканью — пыль и загрязнения снижают чувствительность. Проверяйте надежность крепления, особенно если датчик установлен на вибрирующих поверхностях. Для беспроводных моделей следите за уровнем заряда батарей, обычно их хватает на 1-2 года активной работы.

Замена элементов требуется редко. Сами датчики служат 5-10 лет, но могут выйти из строя при скачках напряжения или механических повреждениях. Если датчик перестал реагировать, проверьте питание, состояние проводов, корректность настроек. При полном отказе проще заменить устройство на новое — ремонт электроники часто нецелесообразен.

Советы по выбору для разных сценариев

• Для прихожей и коридора: инфракрасный датчик с углом обзора 180° на высоте 2-2,5 м, время задержки 30-60 секунд.
• Для санузла: потолочный датчик с круговым обзором 360°, время задержки 3-5 минут, защита от влаги IP44.
• Для улицы и террасы: микроволновой или комбинированный датчик с защитой IP65, интеграция с фотореле, радиус 10-15 метров.
• Для гардеробной и кладовой: компактный инфракрасный датчик, небольшой радиус 3-5 м, время задержки 1-2 минуты.
• Для умного дома: беспроводной датчик с Wi-Fi или Zigbee, совместимость с вашей экосистемой.

Резюме

Правильно выбранный и грамотно установленный датчик незаметен в повседневной жизни, но ощутимо повышает комфорт: свет включается именно тогда, когда нужен, и гаснет, когда становится лишним.

Экономия до 80% электроэнергии, повышение безопасности в темное время суток — все это делает автоматизацию освещения разумным вложением в качество жизни. Начните с малого — автоматизируйте освещение в прихожей или коридоре. Почувствуйте разницу, оцените удобство. Затем расширяйте систему на другие помещения, экспериментируйте с настройками, создавайте световые сценарии. Свет, который понимает вас, — это не будущее, а доступная реальность современного интерьера.

FAQ

Какой датчик движения лучше выбрать для улицы?

Для уличного освещения оптимальны микроволновые или комбинированные датчики с классом защиты не ниже IP65. Они устойчивы к влаге, пыли, температурным перепадам. Инфракрасные модели могут давать сбои в жару или при прямом солнечном свете. Обратите внимание на наличие встроенного фотореле, чтобы датчик не включал свет днем. Радиус обнаружения для придомовой территории должен быть не менее 10–12 метров.

Сколько служит датчик движения?

Средний срок службы качественного датчика — 5–10 лет при нормальных условиях эксплуатации. На долговечность влияют стабильность электросети, климат (для уличных моделей), частота срабатывания. Беспроводные датчики на батарейках требуют замены элементов питания раз в 1–2 года. Производители часто дают гарантию 2–3 года, что косвенно указывает на ожидаемый минимальный ресурс.

Почему датчик движения срабатывает без причины?

Ложные срабатывания чаще всего вызваны: слишком высокой чувствительностью (снизьте регулятор), движением штор или растений от сквозняка (измените угол установки), домашними животными (отрегулируйте высоту и чувствительность), тепловыми потоками от радиаторов или кондиционеров (переместите датчик), прямым солнечным светом на инфракрасный сенсор (установите козырек или переориентируйте датчик). Попробуйте изменить настройки постепенно, наблюдая за результатом в течение нескольких дней.

Можно ли подключить датчик движения самостоятельно?

Технически установка датчика движения не сложнее замены обычного выключателя, если у вас есть базовые навыки работы с электричеством и вы понимаете схему подключения. Однако любые работы с электросетью требуют соблюдения правил безопасности: полное обесточивание линии, проверка отсутствия напряжения, правильное соединение проводов, использование изолированного инструмента. Если вы не уверены в своих силах или сталкиваетесь с нестандартной проводкой, лучше пригласить профессионального электрика. Это вопрос не только корректной работы системы, но и вашей безопасности.
